Stress Analysis of a Pipe Fitting from a CAD File
Application ID: 102821

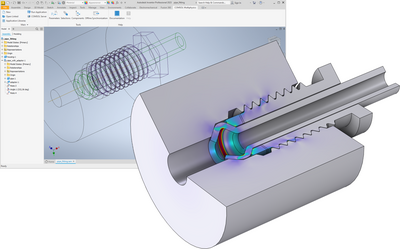

This tutorial model shows the setup of a 2D axisymmetric stress analysis, through contact, of a 3D threaded pipe fitting.
The example involves synchronizing the 3D Inventor® geometry and selections, which specify the faces in contact, with the 2D geometry in COMSOL Multiphysics®. A cutting plane is defined in COMSOL Multiphysics® to create the 2D geometry from the synchronized 3D objects. The model setup is simplified by using the synchronized selections that are available on the 2D geometry.
