Parabolschüssel-Solarempfänger-Designer
Application ID: 42581
Solarkonzentrator-/ Cavity-Receiver-Systeme können dazu verwendet werden, die einfallende Sonnenstrahlung auf einen kleinen Bereich zu fokussieren und intensive Wärme zu erzeugen, die dann in elektrische oder chemische Energie umgewandelt werden kann. Eine gängige Kennzahl für solarthermische Energiesysteme ist das Konzentrationsverhältnis, d. h. das Verhältnis des Sonnenstroms auf der Oberfläche des Empfängers oder in der Fokusebene zum Sonnenstrom der Umgebung.

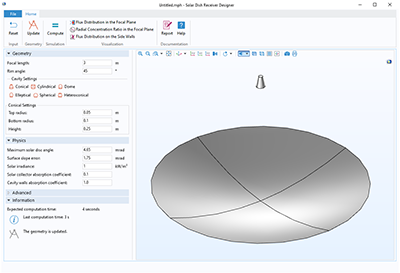

Diese App ist eine ausführbare Anwendung, die auf dem Tutorial-Modell des Parabolschüssel-Solarempfängers basiert. In dieser App wird die einfallende Sonnenstrahlung von einer parabolischen Schüssel reflektiert, während die konzentrierte Sonnenstrahlung in einem kleinen Hohlraum gesammelt wird. Es stehen insgesamt sechs verschiedene parametrisierte Hohlraumgeometrien zur Untersuchung zur Verfügung: Zylindrisch, Kuppel, Heterokonisch, Elliptisch, Sphärisch und Konisch. Es ist auch möglich, verschiedene Arten von Störungen zu berücksichtigen, einschließlich der Verdunkelung des Sonnenrandes und der Oberflächenrauhigkeit. Für jede Hohlraumgeometrie zeigen integrierte Plots die Flussverteilung und das Konzentrationsverhältnis in der Fokusebene sowie den einfallenden Fluss auf den Innenflächen des Hohlraums.
Weitere Informationen zu diesem Beispiel finden Sie in einem entsprechenden Blog-Beitrag: "Efficiently Optimizing Solar Dish Receiver Designs"
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
