SAW Velocity Calculations from a Unit Cell Model
Application ID: 107661
FEM simulation can be used to obtain a SAW velocity and some related parameters (squared electromechanical coupling coefficient, reflectivity, etc.) for different typical configurations. Such parameters are input data for various analytical and semi-analytical methods of SAW device design, like the Delta-Function model, the COM method, etc.
A unit cell model with periodic conditions and the Eigenfrequency study is the typical setup. In this entry, the unit cell for a center frequency of about 433 MHz on 128ᵒ YX cut LiNbO3 crystal with aluminum IDTs is investigated.

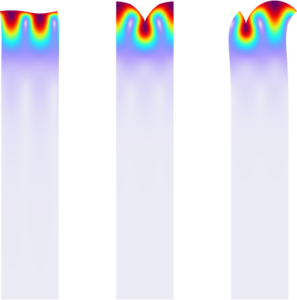

Three configurations are shown:
- Free surface case: No IDT, no electric terminals
- IDT case: Two typical aluminum grounded electrodes
- Grounded surface case: No IDT, the fully grounded surface
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
- COMSOL Multiphysics® und
- entweder Acoustics Module, MEMS Module, oder Structural Mechanics Module und
- entweder AC/DC Module, MEMS Module, Plasma Module, oder Semiconductor Module
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
