Permanentmagnetmotor in 3D
Application ID: 47621
Permanentmagnetmotoren werden in vielen High-End-Anwendungen eingesetzt, zum Beispiel in Elektro- und Hybridfahrzeugen. Eine wichtige Einschränkung bei der Konstruktion ist, dass die Magnete empfindlich auf hohe Temperaturen reagieren, die durch Wärmeverluste aufgrund von Strömen, insbesondere Wirbelströmen, entstehen können.

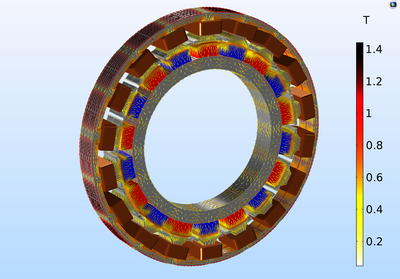

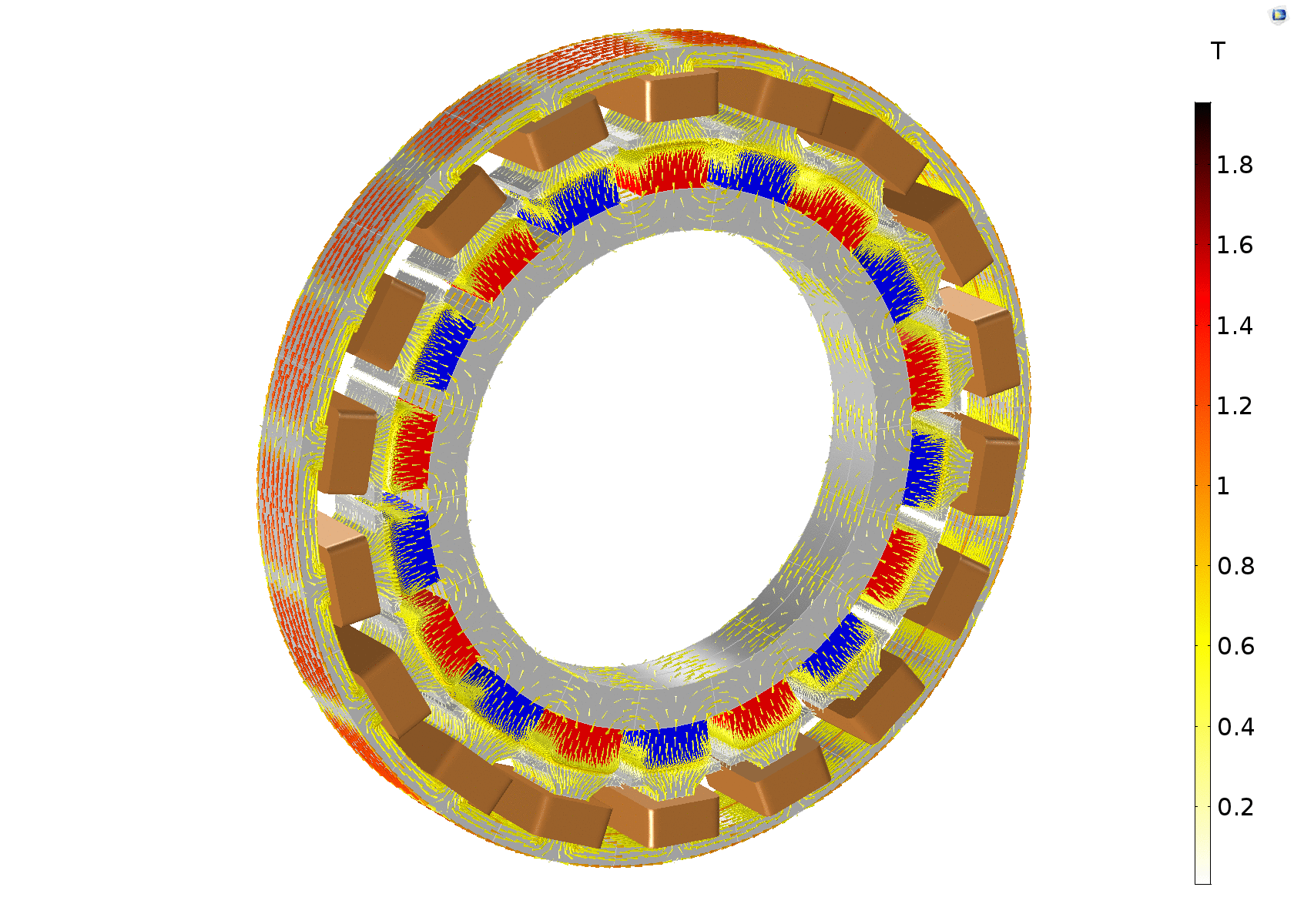

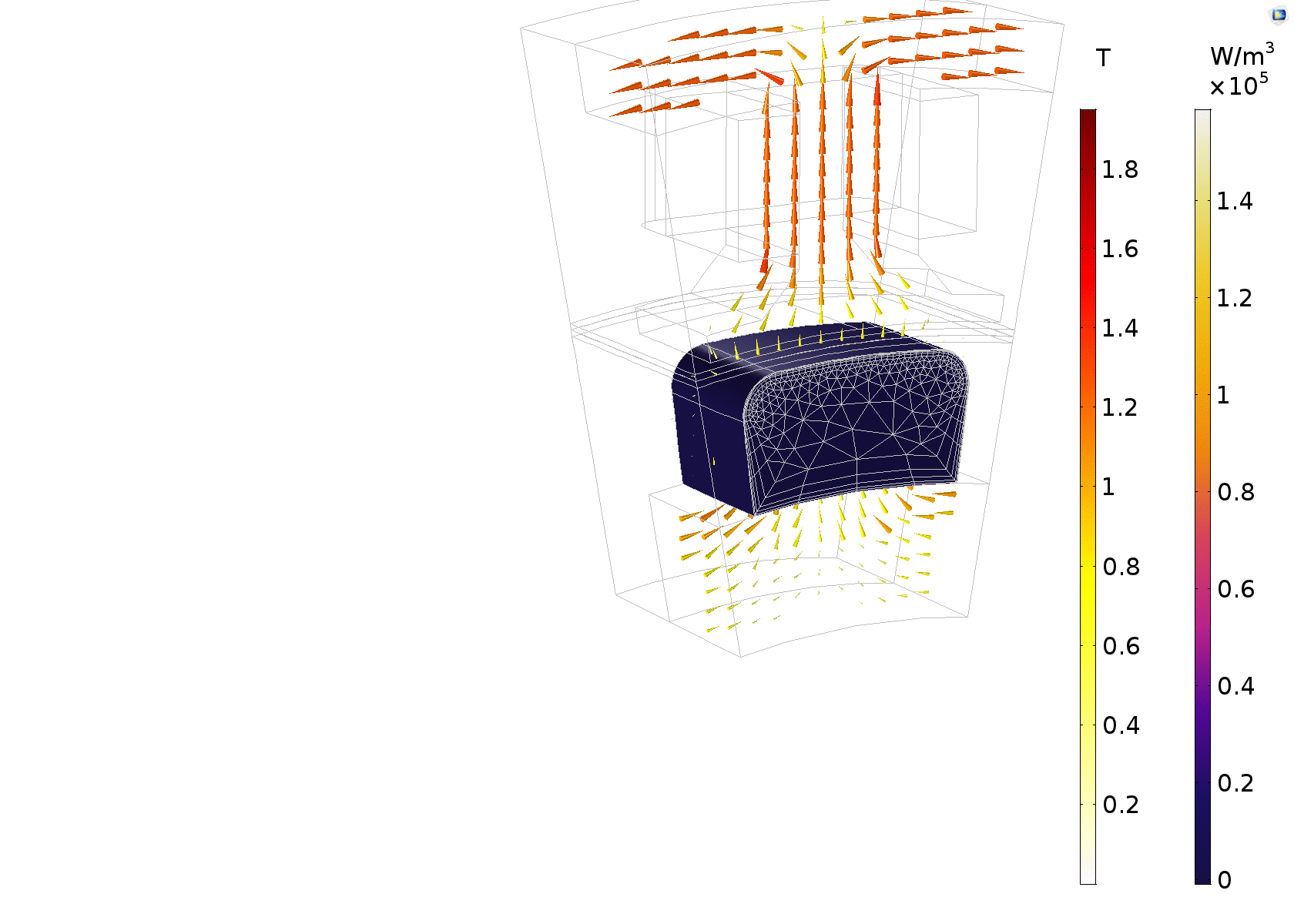

In diesem Tutorial wird ein 18-poliger Permanentmagnetmotor in 3D modelliert, um die Wirbelstromverluste in den Magneten genau zu erfassen. Der zentrale Teil der Geometrie, der den Rotor und einen Teil des Luftspalts enthält, wird als relativ zum Koordinatensystem des Stators rotierend modelliert. Sektorsymmetrie und axiale Spiegelsymmetrie werden genutzt, um den Rechenaufwand zu reduzieren und dennoch das vollständige 3D-Verhalten des Systems zu erfassen.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
