Modenanalyse für elektromagnetische Wellenleiter
Application ID: 108431
Die Modenanalyse ist ein grundlegendes Werkzeug für eine Vielzahl von Hochfrequenz- und Wellenoptikberechnungen, da sie die Untersuchung von Modeneigenschaften in komplexen Wellenleiterstrukturen ermöglicht. In diesem Tutorial-Modell finden Sie zwei Beispiele, die typische Einstellungen und beste Modellierungspraktiken für eine solche Untersuchung demonstrieren.
In Beispiel eins sehen Sie, wie Sie eine Modenanalyse für ein Koaxialkabel durchführen. Ziel ist es, die Eigenschaften der Haupt-TEM-Mode und der ersten TE11-Mode höherer Ordnung in einem bestimmten Frequenzbereich zu bestimmen.

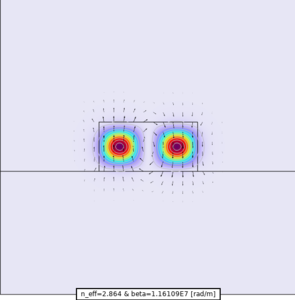

In Beispiel zwei lernen Sie, wie Sie eine Modenanalyse für einen Rippenwellenleiter durchführen. Ziel ist es, verschiedene Moden und ihre Polarisation bei einer Wellenlänge für einen Bereich von einer Kernbreite zu definieren.
Mehr über diese Modelle erfahren Sie in unserem Blog-Beitrag "Modenanalyse für elektromagnetische Wellenleiter in COMSOL®".
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
