Ausbreitung elastischer Wellen in einer kleinen Aluminiumplatte
Application ID: 90121

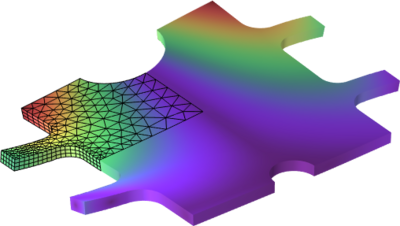

In diesem Tutorial wird das Schwingungsverhalten einer kleinen Aluminiumplatte mit vier Wellenleiterstrukturen analysiert. Dies ist ein Beispiel für eine strukturelle Komponente, die sich in einem Gerät befindet, in dem sich elastische Wellen ausbreiten, wie zum Beispiel ein intelligenter Lautsprecher, ein Elektromotor oder ein MEMS-Bauteil. Die Platte kann als ein mechanisches Multiport-System betrachtet werden. Das Modell verwendet die Randbedingung Port an den Ein- und Ausgängen der Wellenleiterstrukturen. Die Port-Bedingungen erfassen und behandeln konsequent die verschiedenen sich ausbreitenden elastischen Moden wie Longitudinal-, Transversal- und Torsionswellen. Die Transmission und Reflexion der verschiedenen Moden wird durch die Streumatrix des Systems charakterisiert, die automatisch berechnet wird. Auf diese Weise kann das Schwingungsverhalten des Bauteils sehr detailliert charakterisiert werden, zum Beispiel zur späteren Verwendung in einer Systemsimulation.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
- COMSOL Multiphysics® und
- entweder Acoustics Module, MEMS Module, oder Structural Mechanics Module
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
