Hochspannungs-Ferritkern-Transformator

Application ID: 101671

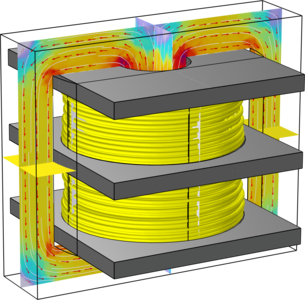

Dieses Transformatormodell zeigt, wie Sie die Magnetisierungs- und Streuinduktivitäten sowie die parasitären Kapazitäten extrahieren können. In diesem Fall hat die parasitäre Kapazität der Sekundärseite aufgrund des sehr hohen Windungsverhältnisses eine dominante Wirkung, wenn sie auf die Primärseite bezogen wird. Bei experimentellen Messungen dominiert das kapazitive Verhalten das induktive Verhalten, wenn die Messungen auf der Primärseite durchgeführt werden.

Die Lösung im Frequenzbereich von niedrigen Frequenzen bis zu 100 kHz oberhalb der LC-Resonanz wird entweder durch einen achsensymmetrischen 2,5D-Ansatz oder durch ein vollständiges elektrisches Schaltkreismodell erreicht, bei dem Lumped-Parameter aus mehreren 3D-Simulationen extrahiert werden, in denen verschiedene Lumped-Parameter separat geschätzt werden.
