Verlust, Temperatur und Wirkungsgrad in Elektromotoren
Application ID: 100881

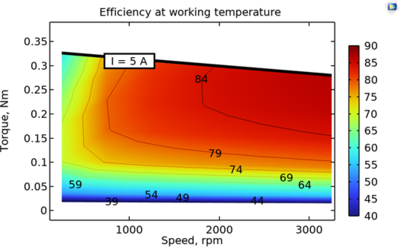

Dies ist eine Fortsetzung des Modells für Permanentmagnet-Motoren, das hier verfügbar ist. In diesem Modell wurde eine Wärmetransportanalyse durchgeführt, um den Temperaturanstieg für verschiedene Statorströme und Rotordrehzahlen zu berechnen. Anschließend wurde eine detaillierte Analyse des Drehmoments und der Verluste in Eisen und Kupfer sowohl für die Ausgangstemperatur als auch unter Berücksichtigung des verlustbedingten Temperaturanstiegs durchgeführt. Daraus wird die Effizienzkarte extrahiert und es wird gezeigt, wie die Effizienz aufgrund des Temperaturanstiegs abnimmt.
Darüber hinaus führt das Modell eine Überprüfung der momentanen und durchschnittlichen Leistungsbilanz durch. Die Effizienzkarte wurde auch mit einer analytischen Karte verglichen, die durch Ausnutzung von Anpassungen des Drehmoments und der Verluste erstellt wurde.
Weitere Details und Berichte finden Sie hier.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
- COMSOL Multiphysics® und
- AC/DC Module und
- entweder CFD Module, oder Heat Transfer Module
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
