Geräusche einer Hohlraumströmung
Application ID: 105021

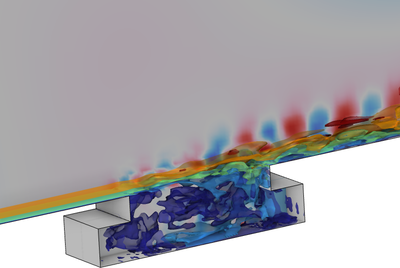

Die Strömung über einen Hohlraum und das dabei entstehende tonale Geräusch ist eine typische Quelle für Strömungsgeräusche in Rohrleitungssystemen, die Ventile und andere Hohlräume aufweisen. Dieses Tutorial-Modell stellt einen einfachen Fall von Strömungsgeräuschen in Hohlräumen eines Kanalsystems dar. Das Modell wurde anhand eines Beispiels von Lafon et al. erstellt.
Das aktuelle Tutorial-Modell zeigt die Schritte einer Simulation von strömungsinduziertem Lärm in COMSOL Multiphysics® unter Verwendung der Funktionen des Acoustics Module und des CFD Module.
Es ist zu beachten, dass die für die LES-Strömung verwendete Netzauflösung nicht fein genug ist, um alle Details der Strömung aufzulösen. Diese Wahl wurde getroffen, um sicherzustellen, dass das Modell auf einem mittelstarken Cluster relativ schnell gelöst werden kann und dass die Ausgabedaten nicht zu groß sind. Das wiederum bedeutet, dass die simulierte akustische Antwort bis zu einem gewissen Grad von den Referenzdaten von Lafon et al. abweicht.
Referenz: P. Lafon, S. Caillaud, J. P. Devos, C. Lambert, "Aeroacoustical coupling in a ducted shallow cavity and fluid/structure effects on a steam line," J. Fluid Struct., 18 (2003).
