Importing and Meshing a PCB Geometry from an ODB++ Archive
Application ID: 47681

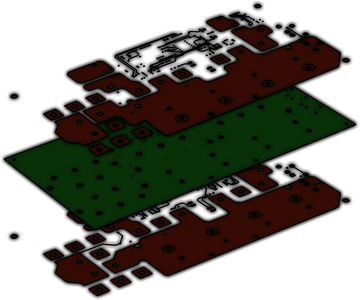

This tutorial model shows how to import data from an ODB++® archive to generate a geometry of a printed circuit board (PCB). Follow the instructions to learn how to remove small details from the geometry, create a mesh, and use automatically generated selections to define physics and mesh settings.
The ODB++® file is provided through the courtesy of Hypertherm, Inc., Hanover, NH, USA
