Richtkoppler
Application ID: 14593

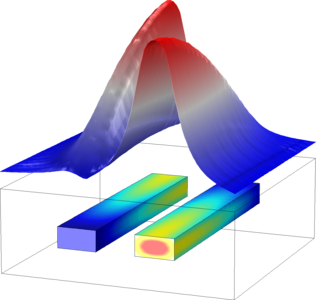

Zwei eingebettete optische Wellenleiter in unmittelbarer Nähe bilden einen Richtkoppler. Das Mantelmaterial ist GaAs und das Kernmaterial ist ionenimplantiertes GaAs. Der Wellenleiter wird durch die beiden ersten Supermoden der Wellenleiterstruktur angeregt - die symmetrischen und antisymmetrischen Moden. Zwei numerische Ports werden sowohl am anregenden Rand als auch am absorbierenden Rand verwendet, um die beiden Moden zu definieren. Es wird eine Sequenz von Rand-Moden-Analysen erstellt, die vier Rand-Moden-Analysen und eine abschließende Studie im Frequenzbereich umfasst. Das Modell demonstriert die Kopplung von einem der Wellenleiter mit dem anderen Wellenleiter.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
