Optischer Ringresonator
Application ID: 22221
In seiner einfachsten Form besteht ein optischer Ringresonator aus einem geraden Wellenleiter und einem Ringwellenleiter. Die Wellenleiter sind nahe beieinander platziert, so dass das Licht jeweils auf die beiden Strukturen einwirkt. Wenn die Ausbreitungslänge um den Ring eine ganze Anzahl von Wellenlängen beträgt, wird das Feld resonant und es baut sich ein starkes Feld im Ring auf.
Nach der Ausbreitung um den Ringwellenleiter koppelt ein Teil des Lichts zurück in den geraden Wellenleiter und interferiert mit dem einfallenden Licht. Bei Resonanz kann eine vollständig destruktive Interferenz erzielt werden, bei der kein Licht übertragen wird. Dies macht den optischen Ringresonator zu einem idealen Kerbfilter, der das Licht bei der Resonanzwellenlänge blockiert.
Optische Ringresonatoren sind vielversprechende Bausteine für photonische integrierte Schaltungen. Aufgrund des hohen Brechungsindexkontrasts, der beispielsweise in der Silizium-Photonik verfügbar ist, können sehr kleine Schaltungen hergestellt werden.

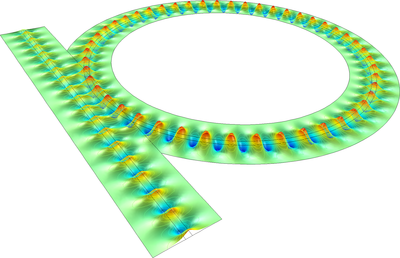

Dieses Modell berechnet die spektralen Eigenschaften eines optischen Ringresonators. Das Modell demonstriert die Verwendung der Randbedingung Field Continuity an Rändern, an denen es einen Sprung in der vordefinierten Phasennäherung gibt.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
