Lautsprechertreiber - Transiente Analyse
Application ID: 47151
In diesem Modell wird eine vollständige transiente Analyse eines Lautsprechertreibers durchgeführt, die die Modellierung von nichtlinearen Effekten ermöglicht. Es erweitert die lineare Analyse im Frequenzbereich, die im Tutorial-Modell des Lautsprechertreibers durchgeführt wurde.
Die Analyse berücksichtigt das nichtlineare Verhalten des Weicheisens im Magnetsystem, geometrische Nichtlinearitäten in den Strukturen und nichtlineare Effekte aufgrund der Topologieänderung, wenn sich die Schwingspule in den Magnetspalt hinein- und herausbewegt. Das Modell verwendet das Feature Moving Mesh und automatisches Vernetzen, um die Topologieänderungen und die Bewegung der Schwingspule zu erfassen.

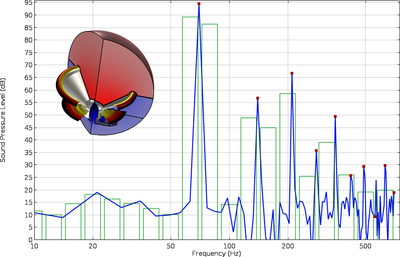

Die Ausgabe umfasst die gesamte harmonische Verzerrung (THD) und die dynamische BL-Kurve. Das Modell beschreibt auch, wie Sie die Intermodulationsverzerrung (IMD) berechnen können.
Für dieses Modell sind das Acoustics Module und das AC/DC Module erforderlich.
