Erzwungene Luftkühlung mit einem Kühlkörper
Application ID: 22041
Diese Anwendung demonstriert:
- Geometrieteile und parametrisierte Geometrien
- Versenden einer E-Mail mit einem Bericht, wenn die Berechnung abgeschlossen ist
- Benutzerdefinierte E-Mail-Server-Einstellungen, die nützlich sind, wenn kompilierte Standalone-Apps ausgeführt werden
- Optionen zur Einstellung verschiedener Netzgrößen
- Fehlerkontrolle der Eingabeparameter durch Methoden
Kühlkörper werden in der Regel im Hinblick auf ihre Fähigkeit zur Wärmeableitung bei einer bestimmten Lüfterkurve bewertet. Eine Möglichkeit, diese Art von Experiment durchzuführen, besteht darin, den Kühlkörper in einem rechteckigen Kanal mit isolierten Wänden zu platzieren.
Anschließend werden die Temperatur und der Druck am Ein- und Ausgang des Kanals sowie die Leistung gemessen, die erforderlich ist, um die Basis des Kühlkörpers auf einer bestimmten Temperatur zu halten. Unter diesen Bedingungen ist es möglich, die von dem Kühlkörper abgeleitete Wärmemenge und den Druckverlust über den Kanal zu schätzen.

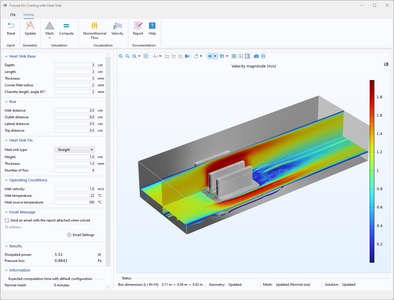

Der Zweck der App ist die Durchführung von Untersuchungen solcher Benchmarking-Experimente. Sie können die Art des Kühlkörpers sowie die Anzahl der Rippen oder Stifte und deren Abmessungen variieren, um das optimale Design für einen bestimmten Druckverlust über den Kanal zu finden.
Luftgeschwindigkeiten und Wärmequellenraten können variiert werden, und die App löst eine nicht-isotherme Strömung unter der Annahme einer Turbulenz, wie sie durch das algebraische yPlus-Modell beschrieben wird.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
- COMSOL Multiphysics® und
- entweder CFD Module, oder Heat Transfer Module
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
