Fast Prototyping of a Butler Matrix Beamforming Network
Application ID: 42531
A Butler matrix is a passive beamforming feed network. It is a cost-effective feed network for phased array antennas because the circuit can be fabricated in the form of microstrip lines and is a viable solution for performing beam scanning without deploying expensive active devices.

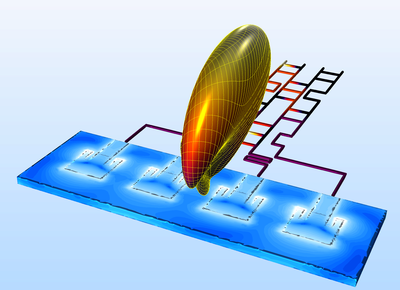

This example shows how to design such a circuit using the Transmission Line interface. The results show the logarithmic voltage on the Butler matrix beamforming circuit at 30 GHz and the arithmetic phase progression at each output port.
