Verluste in einem dreiphasigen Leistungstransformator
Application ID: 54471
Elektromagnetische Analyse eines 400kVA, 15kV/400V dreiphasigen Leistungstransformators mit Y-d-Anschluss und mehreren Primär- und Sekundärspulen mit Hunderten von Windungen.
Das Modell enthält den Standardtest für Leerlauf und Kurzschluss in 2D-achsensymmetrischen und 3D-Simulationen zur Abschätzung der elektrischen Größen und Verluste. Die Simulation ermöglicht es, die Verluste in den Spulen, im Kern und in der Struktur separat zu berechnen: Die Isolierung der einzelnen Beiträge ist von grundlegender Bedeutung, um den kritischsten Teil des Designs hervorzuheben.

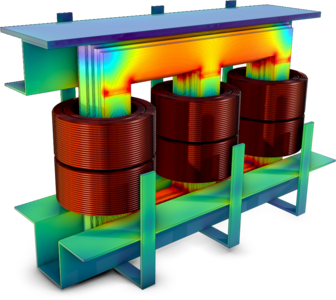

3D-Modell: Berechnet die Verluste im Kern und in der Struktur. Die Spulen werden als homogenisierte Multiturns modelliert.
2D-achsensymmetrisches Modell: Berechnet die Widerstandsverluste der Spulen, wobei die 693/32 Windungen einzeln als Einzelleiter modelliert werden, um inhomogene Ströme und Verluste in jeder Windung aufzulösen. Die Geometrie wird aus dem 3D-Modell abgeleitet und so bemessen, dass sie dem magnetischen Fluss im Kern entspricht.
Dieses Beispiel veranschaulicht Anwendungen diesen Typs, die mit den folgenden Produkten erstellt wurden:
Allerdings können zusätzliche Produkte erforderlich sein, um es vollständig zu definieren und zu modellieren. Weiterhin kann dieses Beispiel auch mit Komponenten aus den folgenden Produktkombinationen definiert und modelliert werden:
Die Kombination von COMSOL® Produkten, die für die Modellierung Ihrer Anwendung erforderlich ist, hängt von verschiedenen Faktoren ab und kann Randbedingungen, Materialeigenschaften, Physik-Interfaces und Bauteilbibliotheken umfassen. Bestimmte Funktionen können von mehreren Produkten gemeinsam genutzt werden. Um die richtige Produktkombination für Ihre Modellierungsanforderungen zu ermitteln, lesen Sie die Spezifikationstabelle und nutzen Sie eine kostenlose Evaluierungslizenz. Die COMSOL Vertriebs- und Support-Teams stehen Ihnen für alle Fragen zur Verfügung, die Sie diesbezüglich haben.
